调节阀系列

ZSFB电动防爆单座(套筒,双座,三通)调节阀

产品工作原理和用途:

工作电源:DC24V,AC220V ,AC380V等电压等级。

通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研 设备等行业的工业过程自动控制系统中。

产品结构特点:

ZSFB电动防爆单座(套筒,双座,三通)调节阀,由低流阻直通单座阀,或低流阻套筒阀配用德国进口PS或3810系列电动防爆执行机构等组成。电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4—20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。电动防爆调节阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点。


产品性能参数:

适用介质

水蒸汽油品类气液体

硝酸碱类腐蚀性气液体

醋酸类等腐蚀性气液体

常温型

-30~+250 F4:≤200℃

-40~+250 F4:≤200℃

-40~+250℃ F4:≤200℃

高温型

-30~+450℃

-40~+450℃

-40~+4500℃

执行机构性能参数:

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.

产品主要零件材料:

阀体、阀盖

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管

垫片

增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片

推杆、衬套

2Cr13

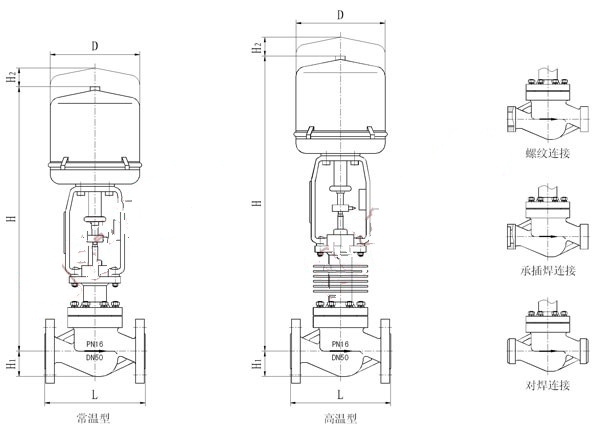

产品主要尺寸:

公称通径mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座通径mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

250

300

额定流量系数kv

直线型

0.08

0.12

0.20

0.32

0.5

0.8

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力(MPa)

0.6,1.6,2.5,4.0,6.4

行程(mm)

10

16

25

40

60

100

流量特性

直线

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通单座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

配用电动执行机构型号

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

381LSA-08 361LXA-08

381LSA-20

361LSB-30

381LSB- 50

381LSC-65

381LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50
