调节阀系列

ZDJR、ZJKR电动O型调节阀

产品工作原理和用途:

ZJKR、ZDJR电动O型调节阀是一种转为900的旋转类型调节阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,配用KDJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品机通常用于密封要求严格的场合,除控制气体、液体、蒸气介质外,还适宜控制污水和含有纤维杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品结构特点:

1、具有体积小,重量轻、连线简单、流量大、调节精度高等特点

2、用电源既方便又节约,省去了建立气源站的一系列费用

3、由于电机必须经过多级减速才能输出力矩,所以运行速度还不是很快,在有些要求快速启闭的场合还不适用


产品性能参数:

公称通径mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Kv

17

33

62

95

146

323

350

439

810

1205

1912

3014

4306

6540

8750

11800

公称压力

PN1.6,6.4MPa

连接型式

法兰连接,按JB79-59标准

球阀转角

900

阀体材料

铸钢,铸不锈钢

适用温度℃

-40~+180(常温型)、-40~+450(中温型)

执行机构

DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z电动执行机构

输入信号

0~10mA 4~20mA 1~5V DC

基本误差

≤全行程的±2.5%

回差

≤全行程的2.0%

死区

≤全行程的3.0%

泄漏量

软密封,JB/T7378-94表二的V级 硬密封,JB/T7378-94表2的IV级
JB/T7378-94标准表2见附表

产品主要零件材料:

密封垫

阀体、阀盖

阀芯

密封圈

金属夹石墨

不锈钢

1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯

聚四氟乙烯、PPL、硬密封

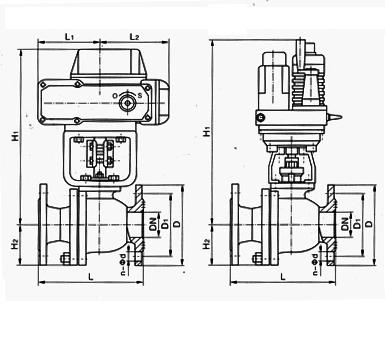

产品主要尺寸:

ZKJR-16型

公称
通径
DN

L

H1

H2

D

D1

n-d

25

150

470

58

115

85

4-18

32

165

490

68

135

100

4-18

40

180

500

73

145

110

4-18

50

200

620

80

160

125

4-18

65

220

630

90

180

145

4-18

80

240

650

98

195

160

8-18

100

280

685

120

215

180

8-18

125

320

730

140

245

210

8-18

150

360

880

167

280

240

8-23

200

450

970

210

335

295

12-23

250

600

1020

335

405

355

12-25

300

700

1310

385

460

410

12-25

350

800

1355

420

520

470

16-25

400

900

1405

470

580

525

16-30

ZDJR-16型

公称通径
DN

PS ATUOMATION CMBH

LNAR-KOSK

Unic-Z

H1

L1

L2

H1

L1

L2

H1

L1

L2

25

358

182

90

291

56

225

247

98

110

32

376

182

90

309

56

225

265

98

110

40

384

182

90

317

56

225

273

98

110

50

443

182

90

376

56

225

332

98

110

65

531

210

105

426

56

255

342

123

133

80

561

210

105

441

56

255

357

123

133

100

654

252

131

461

56

255

379

123

133

125

701

252

131

560

68

270

426

123

133

150

721

252

131

580

68

270

200

791

252

131

705

80

335

250

300

350

400
