ZZYW自力式差压调节阀

产品工作原理和用途:

ZZYW型自力式微压、差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件:用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节:用于各种油品、化学品、液体储罐气封。

产品结构特点:

1、自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。

2、压力分段范围细且互相交叉,调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8

5、采用压力平衡机构,使调节阀反应灵敏,控制精确


产品性能参数:

公称通径DN(mm)

20

25

32

40

50

65

80

100

额定流量系数Kv

7

11

20

30

48

75

120

190

公称压力(MPa)

1.0 1.6

固有流量特性

快开

保证调压阀正常工作
的最小压差P(MPa)

≥0.01

压力分段范围
(KPa)

0.5~6  5~10 9~15 12~19 18~25 22~30
28~35 32~40 38~50 48~60 58~72 70~100

工作温度℃

≤80

适合介质

气体、蒸汽、低粘度液体

法兰尺寸、型式

PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)

结构长度

按GB12221-89标准

产品主要零件材料:

零件名称

材料

阀体、阀盖

HT200

ZG230-450

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀芯、阀座

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

(增强)聚四氟乙烯

司太莱合金堆焊

压力平衡元件

波纹管

18Ni12Mo2Ti

弹簧

18Ni12Mo2Ti

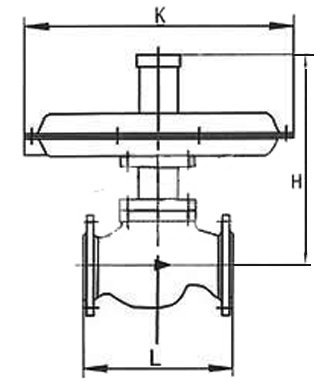

产品主要尺寸:

公称通径
DN

20

25

32

40

50

65

80

100

法兰距离L

185

200

205

222

254

276

298

352

执行器宽K

395

总高度H

456

465

470

470

480

490

490

510

导压管接口螺纹

M16×1.5

重量Kg

12

13

15

17

20

28

38

43
